Sušicí a vytvrzovací tunely

Sušicí a UV vytvrzovací tunely se obvykle plánují podle zvoleného druhu tiskového stroje, předpokládaného nákladu a druhu tiskových médií. Tunely lze různě kombinovat jako sušicí i vytvrzovací s chladicí zónou, s UV mosty pro vytvrzení laků apod.



V případě zájmu kontaktujte naše techniky, kteří doporučí zařízení podle předpokládaného záměru.

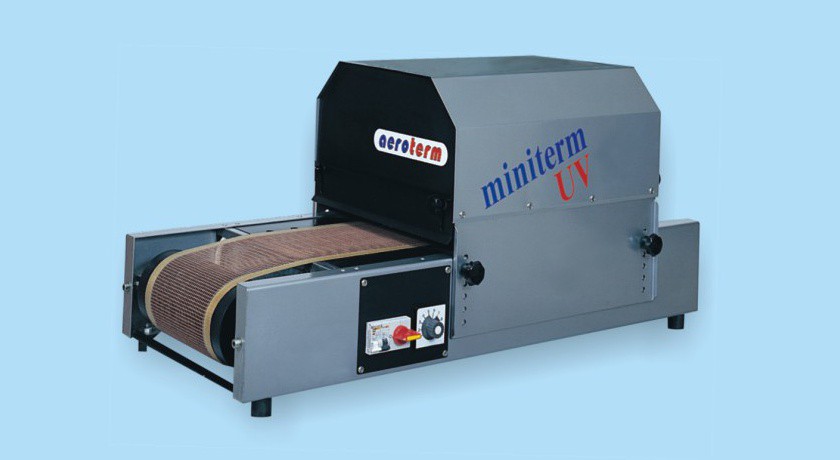

Stolní UV vytvrzovací tunel Miniterm UV

Kompaktní stolní UV vytvrzovací tunel s novou originální konstrukcí a špičkovými parametry. Konstrukce a uspořádání zdroje UV záření dává dokonale rovnoměrné rozložení UV energie po celé pracovní šířce při výrazném potlačení tepelného ovlivnění potiskovaných předmětů.

Reflektor, kterým je opatřena použitá UV lampa/lampy, je vyroben ze speciálního materiálu se zvýšenou odrazivostí v UV oblasti a také jeho tvar zaručuje dokonalou rovnoměrnost rozložení UV záření po celé šířce pásu. Celkové tepelné ovlivnění potiskovaných předmětů je eliminováno vysoce kvalitními tepelnými filtry a vzduchovým chlazením. UV lampa/lampy s lineárním výkonem 120 W/cm a s možností přepínání mezi plným a polovičním výkonem. Aerodynamické přidržování potiskovaných materiálů na transportním páse, dokonalé odsávání ozónu oddělenou odsávací jednotkou.

Bezestupňová regulace rychlosti pásu, vysoce odolný transportní pás ze skelných vláken krytých teflonem. Pro pohon transportního pásu je využito moderní koncepce s bezúdržbovým bezkomutátorovým třífázovým motorem s převodovkou řízeným frekvenčním měničem, který umožňuje spojitou regulaci rychlosti transportního pásu. Součástí zařízení je odsávací ventilátor Minifan. Zařízení vyhovuje po stránce konstrukce, provozu a bezpečnosti všem příslušným předpisům a normám zemí EU a je vybaveno CE deklarací.



TECHNICKÉ ÚDAJE MINITERM UV 250f Mf Super MINITERM UV 250f (2x120t) Mf
Šířka pásu (mm) 250 250
Ozářená šířka přepínatelná (mm) 160 160
Max. výška předmětu (mm) 100 100
Rychlost pásu (m/min) 2,5 - 15 2,5 - 15
Lineární UV výkon (W/cm) přepínatelný 60/120 přepínatelný 60/120/180/240
Rozměry tunelu (mm) 1200 x 450 x 500 2000 x 450 x 500
Instalovaný příkon (W) 2400 5100
Elektrickýpřípoj 1 N PE 230 V 3 N PE 400 V

UV vytvrzovací tunely bez tep. filtrů

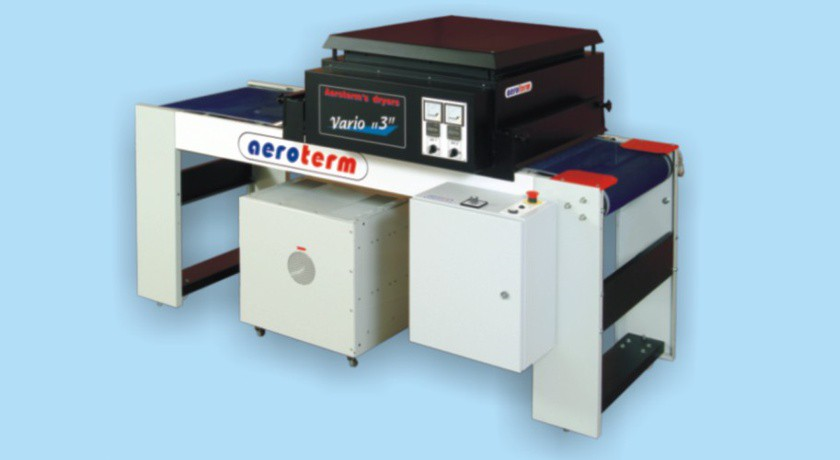

UV vytvrzovací zařízení určené pro vytvrzování převážně UV laků za různými typy sítotiskových strojů. Konstrukce a uspořádání zdroje UV záření dává dokonale rovnoměrné rozložení UV energie po celé pracovní šířce při výrazném potlačení tepelného ovlivnění potiskovaných předmětů.

Reflektory, kterými jsou opatřeny použité UV lampy, jsou vyrobeny ze speciálního materiálu se zvýšenou odrazivostí v UV oblasti a také jejich tvar zaručuje dokonalou rovnoměrnost rozložení UV záření po celé šířce pásu. UV vytvrzovací komora obsahuje jednu řadu UV lamp, každá UV lampa může být zapínána samostatně.

Celkové tepelné ovlivnění potiskovaných předmětů je eliminováno nízkotlakým vzduchovým chlazením. Ovládací panel UV komory je standardně vybaven ampérmetry pro možnost sledování pracovního režimu UV lamp a počitadly provozních hodin pro sledování opotřebení UV lamp (doporučena výměna po cca 1000 hodinách provozu). Pro pohon transportního pásu je využito moderní koncepce s bezúdržbovým bezkomutátorovým třífázovým motorem s převodovkou řízeným frekvenčním měničem, který umožňuje spojitou regulaci rychlosti transportního pásu. Vysoce mechanicky odolný pás ze skelných vláken krytých teflonem. Potisknuté výrobky jsou na transportním pásu aerodynamicky přidržovány, takže nehrozí jejich poškození při průchodu vytvrzovací komorou ani při velkých rychlostech pásu.

Samozřejmostí je odsávání zplodin vznikajících při práci UV zdrojů. Speciálně vyvinuté clony minimalizují nebezpečí ozáření obsluhy UV zářením. Rozvaděčová skříň s ovládacím panelem zařízení, centrálním STOP tlačítkem a hlavním vypínačem celého zařízení. Mobilní dopravník na vlastních kolečkách, na žádaném místě může být celé zařízení ustaveno pomocí stavěcích šroubů. Perfektní hluková izolace, špičková funkce, jednoduchá obsluha, atraktivní design. Součástí zařízení je hlukově izolovaný odtahový a chladicí ventilátor. Zařízení je konstruováno a vyrobeno tak, že odpovídá předpisům a normám zemí EU a je vybaveno CE deklarací



TECHNICKÉ ÚDAJE UV VARIO "3" 620/21F POPULAR UV VARIO "3" 620/21F EXTRA UV VARIO "3" 770/25F
Šířka pásu (mm) 620 620 770
Ozářená šířka (mm) 360 540 740
Délka tunelu (mm) 2100 2100 2500
Šířka tunelu (mm) 1030 1200 1350
Výška tunelu (mm) 1300 1300 1300
Výška povrchu pásu (mm) 900 900 900
Rychlost pásu (m/min) 2,5 - 15 2,5 - 15 2,5 - 15
Počet řad UV lamp 1 1 1
Počet UV lamp v jedné řadě 1 2 2
Lineární výkon UV lamp (W/cm) 60 80 60
Typ chlazení vzduchové nízkotlaké vzduchové nízkotlaké vzduchové nízkotlaké
Instalovaný příkon (kW) 3,5 5,7 5,7
Elektrický přípoj 3 N PE 400 V 3 N PE 400 V 3 N PE 400 V

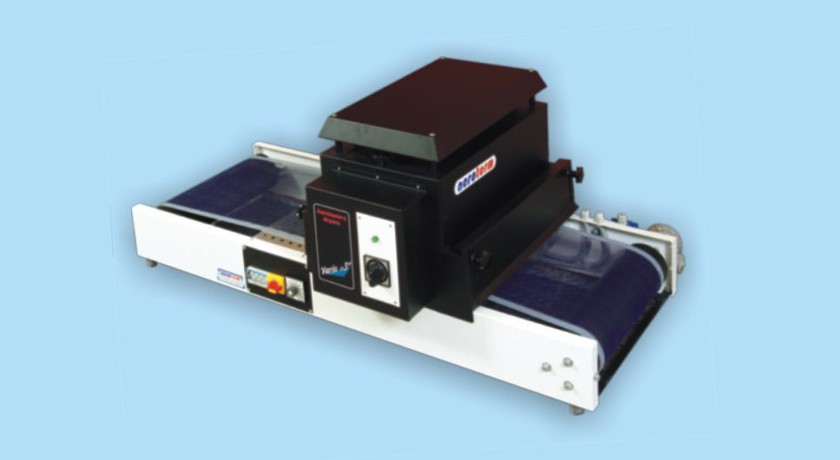

Stolní UV vytvrzovací tunel Vario Table

UV vytvrzovací zařízení určené pro vytvrzování UV barev a UV laků za různými typy sítotiskových strojů a také pro laboratorní účely. Konstrukce a uspořádání zdroje UV záření dává dokonale rovnoměrné rozložení UV energie po celé pracovní šířce při výrazném potlačení tepelného ovlivnění potiskovaných předmětů.

Reflektor, kterým je opatřena použitá UV lampa/UV lampy je vyroben ze speciálního materiálu se zvýšenou odrazivostí v UV oblasti a také jeho tvar zaručuje dokonalou rovnoměrnost rozložení UV záření po celé šířce pásu.

Celkové tepelné ovlivnění potiskovaných předmětů je eliminováno kvalitními teplotními filtry a vzduchovým nízkotlakým chlazením. Pro pohon transportního pásu je využito moderní koncepce s bezúdržbovým bezkomutátorovým třífázovým motorem s převodovkou řízeným frekvenčním měničem, který umožňuje spojitou regulaci rychlosti transportního pásu. Vysoce mechanicky odolný pás ze skelných vláken krytých teflonem.

Potisknuté výrobky jsou na transportním pásu aerodynamicky přidržovány, takže nehrozí poškození výrobků při průchodu vytvrzovací komorou ani při velkých rychlostech pásu. Samozřejmostí je odsávání zplodin vznikajících při práci UV zdrojů. Speciálně vyvinuté clony minimalizují nebezpečí ozáření obsluhy UV zářením.

Stolní provedení, ovládací panel s centrálním STOP tlačítkem a hlavním vypínačem celého zařízení. Perfektní hluková izolace, špičková funkce, jednoduchá obsluha, atraktivní design. Součástí dodávky jsou hlukově izolované odtahový a chladicí ventilátory. Zařízení je konstruováno a vyrobeno tak, že odpovídá předpisům a normám zemí EU a je vybaveno CE deklarací.



TECHNICKÉ ÚDAJE UV VARIO "3" 420/14F TABLE 120T UV VARIO "3" 420/14F TABLE (2x120)T
Šířka pásu (mm) 420 420
Ozářená šířka přepínatelná (mm) 360 360
Max. výška předmětu (mm) 30 30
Rychlost pásu (m/min) 2,5 - 15 2,5 - 15
Lineární UV výkon (W/cm) přepínatelný 60/120 přepínatelný 60/120/180/240
Rozměry tunelu (mm) 1400 x 700 x 600 2000 x 700 x 600
Instalovaný příkon (kW) 5,5 10
Elektrický přípoj 3 N PE 400 V 3 N PE 400 V

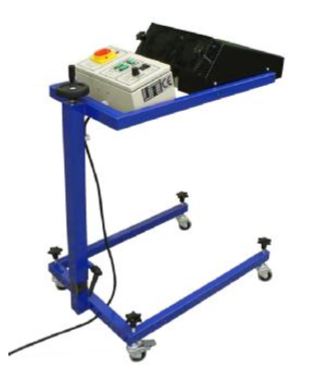

Keramický mezisušič Beltec INFRA-term 230

Keramický mezisušič INFRA-term 230 je účinné zařízení k rychlému zasoušení barev mezi pozicemi při více barevném tisku na ručních karuselech. Jeho hlavním přínosem je fakt, že výrazně zrychluje a zkvalitňuje práci. Lze jej použít i pro náročnější tiskové úlohy, a to díky tomu, že disponuje zabudovanou elektronickou regulací výkonu. Je velmi vhodný nejen pro zasoušení klasických barev, ale také pro plastizoly. Využívá dlouhovlnného IR (infračerveného) záření keramických těles, tudíž jeho účinnost není závislá na odstínu barvy či na podkladu. Záření taktéž dobře proniká do barvy a fixace je tak rychlá a kvalitní. Lze také překročit obvyklý čas expozice, aniž by došlo k poškození.

Tepelná energie se během zasoušení rovnoměrně rozkládá díky plošným zářičům. V porovnání s mezisušiči s halogenovými lampami je u tohoto přístroje také zcela odstraněno nepříjemné blikání. Samotná činná plocha je pak rozdělena do tří shodných sekcí: přední je umístěna napříč a zbývající dvě podélně vedle sebe. Elektrický příkon stroje je 800 W. Je zde možnost nastavit účinnou plochu podle skutečné velikosti tisku, a tím výrazně šetřit elektrickou energii s pomocí eletronické regulace výkonu. Zařízení je napájeno z běžné sítě (230V), a lze jej tedy používat i v menších provozech.



TECHNICKÉ ÚDAJE INFRA-term 230
Činná plocha (mm) 405 x 280
Sekce (mm), 3 x  265 x 140
Výška zářiče (mm) 750 - 1050
Šířka celková (mm) 510
Hloubka (mm) 920
Výška celkem (mm) 1000 - 1300
Hmotnost (kg) 27
El. příkon  0 - 2,4 kVA
Napájení  230 V+ PE
Jmenovitý proud 11 A

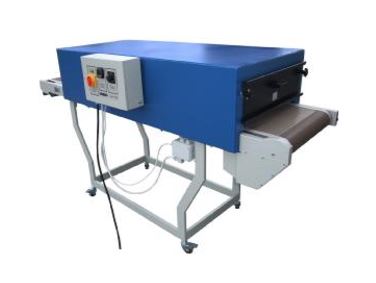

Sušící tunel Beltec INFRA-fix 500

Sušící tunel INFRA-fix 500 je kvalitním zařízením určeným pro rychlé sušení, fixaci a vytvrzování sítotiskových barev především na textilních výrobcích. Je nezbytný při tisku plastizolovými a "discharge" barvami, ale lze jej také použít například pro vytvrzování transferových tisků na papíře. Tunel není určen pro sušení barev s obsahem organických rozpouštědel. Digitální regulátor přispívá k pohodlnému nastavení a přesnému udržování zvolené teploty. Ovládací modul lze umístit jak na levém, tak na pravém boku přístroje. Poloha tunelu se tedy dá přizpůsobit vzhledem k potřebám Vaší dílny.

Keramická topná tělesa zabezpečují rovnoměrnost ohřevu fixovaného materiálu. Dopravníkový pás má nepřilnavý povrch a odolává teplotám až do 260 °C. Jeho rychlost je možné plynule nastavit v širokých rozmezích. Tunel je díky svým malým rozměrům a volitelně umístitelnému ovládacímu panelu obzvlášť vhodný pro menší provozy. Další výhodou je, že přístroj lze připojit do běžné zásuvky 230V. Dále je možné dodat odsávací modul k připojení vzduchotechniky.



TECHNICKÉ ÚDAJE INFRA-fix 500
Šířka pásu (mm) 500
Délka sušící zóny (mm) 1500
Délka nakládacího prostoru (mm) 500
Rozměry tunelu (cm) 230 x 120 x 70
Hmotnost tunelu (kg) 100
Instalovaný el. příkon  3, 7 kVA
Napájení 230 V + PE
Jmenovitý proud 16 A

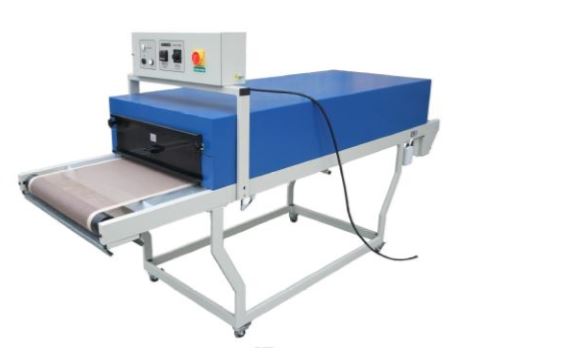

Sušící tunel Beltec INFRA-fix 600

Sušící tunel INFRA – fix 600 je kvalitním zařízením určeným pro rychlé sušení, fixaci a vytvrzování mnoha druhů sítotiskových barev. Je vhodný například pro vytvrzování transferových tisků na papíře a také pro sušení barev a laků nanášených ostatními technikami. Je nezbytným pomocníkem při tisku plastizolovými a „discharge“ barvami. INFRA - fix 600 bude vhodným doplňkem také k tiskárnám pro digitální inkoustový přímý tisk na textil.

Speciální křemenná topná tělesa, která jsou instalována v tunelu, vykazují maximální IR vyzařování pohybující se v oblasti 2 - 4 µm. Tepelné záření v této oblasti spektra je obzvláště dobře pohlcováno vodou, která se tak mnohem rychleji odpařuje. Díky této skutečnosti lze INFRA-fix 600 využít především pro sušení a fixaci barev na bázi vody. Digitální regulátor s rychlým náběhem a přesným udržováním zvolené referenční teploty přispívá k pohodlnému nastavení a přesnému udržování zvolené teploty sušícího tunely. Pro odsávání výparů lze na tunel namontovat odsávací modul/y s připojením ke vzduchotechnice pomocí hadice (120 mm). Další možností je pak připojení k samostatnému odsávacímu ventilátoru.

TECHNICKÉ ÚDAJE INFRA-fix 600
Šířka pásu (mm) 600
Délka sušící zóny (mm) 2000
Délka nakládacího prostoru (mm) 400
Rozměry tunelu (cm) 275 x 87 x 140
Hmotnost tunelu (kg) 170
Instalovaný el. příkon  6 kVA
Napájení 3 PEN 230/400 V TN-S
Jmenovitý proud 9 A

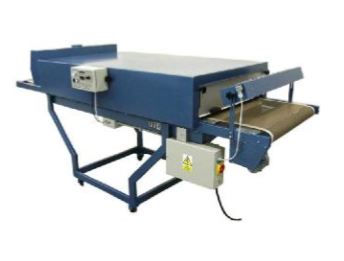

Sušící tunel Beltec INFRA-jet 750

Sušící tunel INFRA-jet 750 představuje kvalitní zařízení pro rychlé sušení, fixaci a vytvrzování sítotiskových barev především na textilních výrobcích. Lze jej však také použít například pro vytvrzování transferových tisků na papíře. Je nezbytný při tisku plastizolovými a „discharge“ barvami. Tunel není určen pro sušení barev s obsahem organických rozpouštědel. Digitální regulátor pak přispívá k pohodlnému nastavení a přesnému udržování zvolené teploty. Cirkulace vzduchu ve stroji je zajišťena vnitřním ventilátorem s oběhem, který se soustředí v první polovině sušící zóny. Touto cestou se tak urychluje sušení vodou ředěných barev.

Nastavení rychlosti dopravníku je možné v širokých mezích. Ovládací modul lze umístit jak na levém, tak na pravém boku. Tato možnost pak dovoluje přizpůsobit polohu tunelu dle specifických potřeb Vaší dílny. Rovnoměrnost ohřevu fixovaného materiálu je zabezečena pomocí keramických topných těles. Užitná hodnota přístroje INFRA-jet 750 je navíc zvýšena skloteflonovým pásem s vysokou teplotní odolností a nepřilnavým povrchem, dále cirkulací vzduchu uvnitř sušící zóny, a rovněž standardně dodávanou chladící zónou na výstupu. Možnost připojení hadice pro odvod zplodin přispěje k vytvoření příjemného pracovního prostředí.

TECHNICKÉ ÚDAJE INFRA-jet 750
Šířka pásu (mm) 750
Délka sušící zóny (mm) 2000
Délka nakládacího prostoru (mm) 650
Rozměry tunelu (cm) 330 x 120 x 100
Hmotnost tunelu (kg) 220
Instalovaný el. příkon  11,2 kVA
Napájení 3 PEN 230/400 V TN-S
Jmenovitý proud 16 A

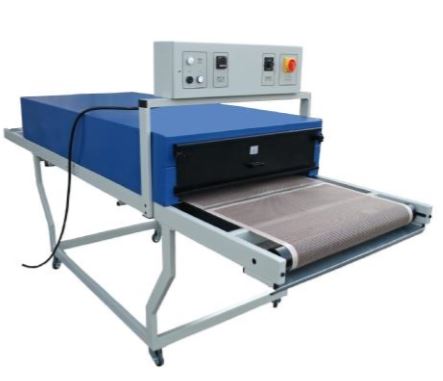

Sušící tunel Beltec INFRA-fix 750

Sušící tunel INFRA–fix 750 je kvalitním zařízením určeným pro rychlé sušení, fixaci a vytvrzování zejména sítotiskových barev. Lze jej ale také použít například při přípravě transferových tisků na papíře a rovněž pro sušení barev, laků či lepidel nanášených ostatními technikami. Dále je velmi vhodný pro závěrečnou fixaci plastizolových barev. Využití najde rovněž tam, kde technologie výroby vyžaduje průběžné temperování výrobků. Tunel ovšem není primárně určen pro sušení barev s obsahem organických rozpouštědel.

Digitální regulátor přispívá k pohodlnému nastavení a přesnému udržování zvolené teploty sušení. Zakomponování keramických topných těles zaručuje rovnoměrný ohřev zpracovaného materiálu. Vnitřní rám s tělesy je možné výškově nastavit, a přizpůsobit tak vzdálenost těles od pásu, například při fixaci transferových tisků. Dopravníkový pás s nepřilnavým povrchem může být vystaven teplotám až 260 °C. Jeho rychlost lze plynule nastavit v širokých mezích. K tunelu je také možné dodat odsávací modul s připojením ke vzduchotechnice.

TECHNICKÉ ÚDAJE INFRA-fix 750
Šířka pásu (mm) 750
Délka sušící zóny (mm) 2000
Délka nakládacího prostoru (mm) 570
Rozměry tunelu (cm) 322 x 99 x 150
Hmotnost tunelu (kg) 200
Instalovaný el. příkon  10,5 kVA
Napájení 3 PEN 230/400 V TN-S
Jmenovitý proud 15 A

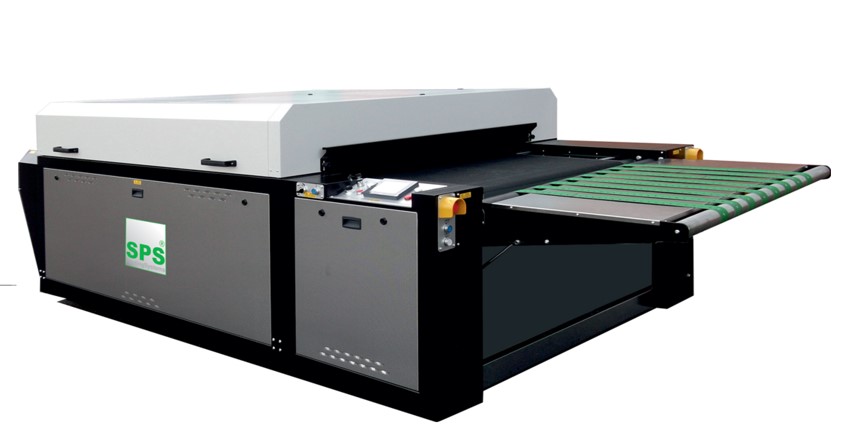

UV vytvrzovací jednotka SPS®  SUV+C

UV vytvrzovací jednotka SPS SUV + C ® je vybavena tak, aby dokázala zvládnout vysoký výkon cylindrických SPS® tiskových strojů. Vícefázové reflektory poskytují optimální dávku UV záření (mJ / cm²), a také intenzitu (mW / cm²). Kryty reflektorů jsou z křemenného skla a slouží jako IR filtry, čímž minimalizují vyzařované tepelné záření. Tyto kryty také chrání samotné lampy před prachem a rovněž substrát před kontaktem se zdrojem UV.

Sušičky SPS SUV + C ® mohou být vybaveny kombinací zářičů, přidávající do systému lampu dotovanou galiem - pro rovnoměrné vytvrzení vrstvy substrátu. Chladicí systém je pak oddělený od UV zářiče, přičemž udržuje okolní teplotu kolem lampy na konstantní úrovni. Integrované segmenty prudění vzduchu okamžitě ochlazují spodní vrstvu materiálu, který je tak vystaven vysokorychlostnímu proudu vzduchu. Tímto způsobem je minimalizováno zvyšování teploty. Snížený tepelný vliv spolu s optimálním výstupem UV energie přispívá k výbornému přizpůsobení mezi tiskovými cykly.

TECHNICKÉ ÚDAJE SUV+C1 SUV+C2
Max. šířka tvrzení (mm) 850 1100
Max. UV energie (W/cm) 160 160
Délka (mm) 5500 5500
Šířka (cm) 1750 2150
Výška (mm) 1350 1350

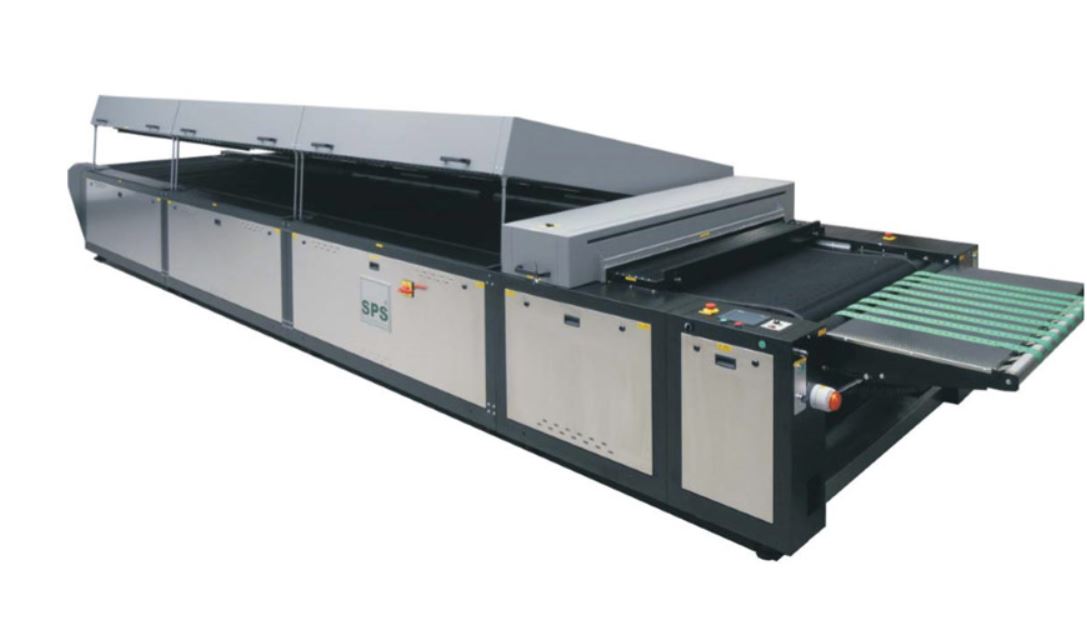

UV vytvrzovací a sušící modulární jednotka SPS® TURBOSTAR-S

Vysoce modulární design řady sušiček odpovídá požadavkům nejnáročnějších grafických a průmyslových tiskových úloh. Horkovzdušné tryskové sekce pro sušení barev na bázi ředidel a moduly pro vytvrzení UV zářením dokonale korespondují s kapacitou nejrychlejších SPS® cylindrických tiskových strojů.

Plně modulární konstrukce SPS® TURBOSTAR-S:

Oddělená chladící sekce: stejně jako ve všech sekcích sušičky je proud vzduchu veden přes trysky. Pro optimální účinnost sušení pak chlazený vzduch (přiváděný přes volitelný výměník teplé vody / vzduchu SPS®  FRIGOPACK S ) snižuje teplotu archů a zajišťuje jejich bezpečné hromadění.

Kombinovaná UV-chladicí sekce: UV lampy mohou být zabudovány také do krytů chladící sekce, a to zejména při tisku s ​​grafickou úpravou či u tisku s přidanou hodnotou. Tímto způsobem se na omezeném prostoru spojí kompaktní design s vysokou všestranností pro různé typy tiskových úloh. Doporučenou volbou je pak kombinace s aktivním chlazením vzduchu, což vede ke zvýšení bezpečnosti stohování archů. V této verzi není tranzitní část zahrnuta do konfigurace.

Volitelná tranzitní sekce: v režimu fyzického sušení, který se používá pro barvy a laky na bázi ředidel, se mezilehlé chlazení poskytované přechodovým modulem používá k hladkému snížení povrchové teploty a napětí, ale také k tepelnému oddělení vyhřívací a aktivní chladící zóny. Tímto způsobem je zabráněno tepelnému namáhání povrchu substrátu, a také je minimalizována ztráta energií. Pro použití v režimu UV vytvrzování je pak tranzitní část vybavena dvěma UV lampami. Se zapnutými UV lampami pak moduly proudění vzduchu snižují nárůst teploty na povrchu substrátu.

Přední vyhřívací sekce: recirkulovaný vzduch poskytuje energii pro odpařování rozpouštědla. Odsávání vzduchu a přívod čerstvého vzduchu jsou dokonale vyvážené a monitorované. Tím, že se UV lakovací práce provedou v kombinované sušárně, tak předcházející transport archu přes nyní odpojené topné sekce poskytuje požadovaný odtok laku z povrchu před dosažením UV vytvrzovacích lamp. Infračervené zářiče mohou být na vyžádání integrovány do vyhřívací sekce pro další snížení viskozity. Po průchodu UV lampami se vytvoří rovnoměrná vrstva laku s vysokým leskem.

Do vzduchové kapoty chladící nebo sušící sekce lze integrovat dva radiátorové moduly SPS® UVi se spektrálně optimalizovaným lineárním výkonem. Úzké uspořádání UV reflektorů a segmentů chlazení zaručuje nízkou teplotu substrátu. Vylepšený podtlak dopravníku pod reflektory zajišťuje perfektní přidržení archu. Stiskem řízená změna UV výkonu (přednastavený výstup / pohotovostní režim) je také součástí konfigurace linky SPS.

Prodloužený přívod dopravníku může být vybaven dalším UV modulem pro okamžité vytvrzení velkých nánosů barvy nebo středním vlněním IR záření pro zlepšení odtoku UV laků.

Vzduchem chlazené filtry z křemenného skla pod UV reflektorovými pouzdry snižují nežádoucí IR část v rámci spektrálních emisí. UV záření je propouštěno díky optimalizovaným vlastnostem fyzického filtru. Filtr také chrání UV zdroj před prachem a kontaktem se substrátem.

Příklady dostupných možností

SPS® IRi

Středo-vlnové infračervené zářiče, plynule variabilní, vhodné pro integraci do vyhřívací sekce, zesilovače teploty v režimu vyhřívaní nebo snižování viskozity UV laku.

Sklopný podávací dopravník

Pro přípravu a kontrolu tisku lze dopravník mezi tiskovým strojem a sušičkou spustit, čímž se otevře volný průchod mezi těmito moduly.

SPS® UV TOP

Třetí UV lampa na vakuovém vstupu: aktivace na vyžádání pro okamžité předběžné vytvrzení 3D reliéfních vrstev bezprostředně za tiskovou stanicí.

TECHNICKÉ ÚDAJE TS-S 1 TS-S 2
Šířka dopravníku (mm) 900 1200
Rychlost dopravníku (m/min) 2 - 60 2 - 60
Max. teplota (°C) 80 - 150 80 - 150
Max. šířka tvrzení (mm) 850 1100
Recirkulační vzduch (m³/h) 3800 4000

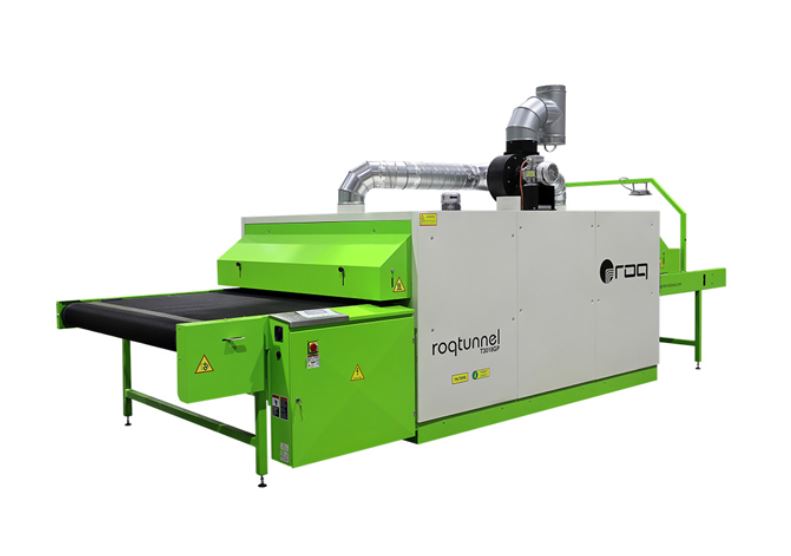

Sušící tunel ROQ

ROQ tunel jenom sušárnou, ale také výkonnou platformou, který se pyšní svou všestranností. Tento tunel se přizpůsobí každé sítotiskové tiskárně a doplní jakýkoliv sítotiskový stroj bez ohledu na podmínky prostředí nebo typ dostupné energie. ROQ tunel může být provozován s elektřinou, nebo s plynem, nebo dokonce s obojím, což umožňuje tiskárně přepnout z elektřiny na plyn a z plynu na elektřinu pomocí tlačítka.

Výměník tepla zabraňuje žloutnutí tkanin z důvodu spálení plynem. Šířka a délka sušičky, šířka a délka dopravníků - vše může být konfigurováno a šité na míru. Stroj může být také nastaven tak, aby měl jeden nebo dva dopravníky, které mohou běžet ve stejném směru nebo v opačných směrech.

TECHNICKÉ ÚDAJE T3009E/T3009G T3011E/T3011G
Sušící plocha (mm) 2700 x 900 2700 x 1100
Délka modulu (mm) 2900 4500
Délka vstupních/výstupních otvorů (mm) 1000 1500
Celková výška (mm) 1670 1726
Celková šířka (mm) 1400 1550
Šířka dopravníku (mm) 900 1100
