Napínací zařízení

GRÜNIG G-STRETCH 201

Extrémně odolná duplexní napínací svorka, která splňuje všechny požadavky na napínání, vhodná pro všechny běžně používané sítoviny. Standardní šířka svorky je 250 mm. Díky tomu je potřeba méně svorek, což zaručuje hladký napínací proces bez zpoždění. Na obou stranách jsou svorky zkoseny o 30 °. To umožňuje rovnoměrné natažení síťoviny od jedné svorky ke druhé. Pryžové svěrky lze snadno vyměnit bez použití nářadí nebo lepidla. V závislosti na typu sítoviny lze použít různé upínací kusy z různých materiálů nebo s různým stupněm tvrdosti.

Specifikace:

automatické zesílení síly uzavírání
pohyblivý horní napínací nosník zabraňuje sklouznutí napnuté sítoviny po celé šířce svěrky
díly nevyžadují seřízení či úpravy
svorky jsou vybaveny vlastním systémem vedení V2A
ergonomický design a konstrukce umožňuje snadné otevírání a uzavření svorky s minimálním vynaložením síly
vysoce kvalitní a robustní hliníková konstrukce

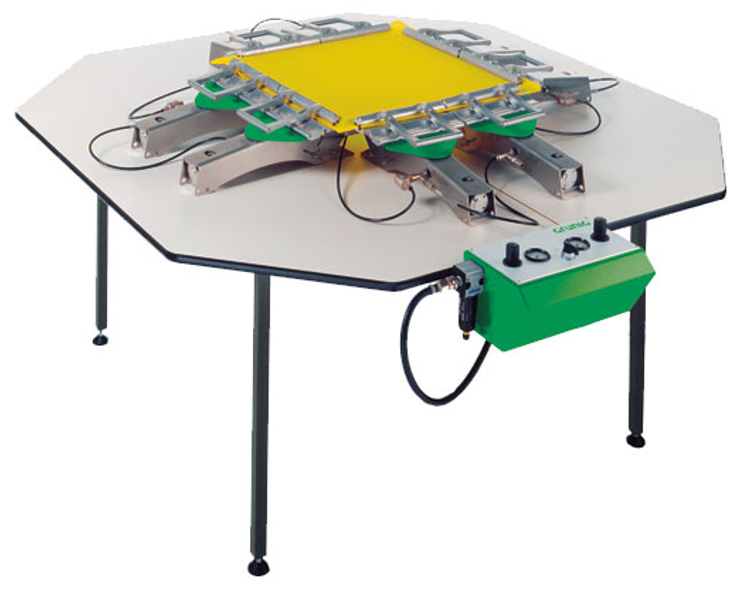

GRÜNIG G-STRETCH 202 - efektivní zařízení vhodné pro všechny napínací procesy

Pneumatický napínací systém pro všechny typy síťovin, které jsou v současné době dostupné na trhu. Modulární rozšíření je možné v krocích po 250 mm na stranu. Jednoduchý a uživatelsky přívětivý řídicí modul se dvěma samostatnými regulačními obvody pro osu X a osu Y umožňuje individuální nastavení napínací síly a rychlosti. Opce: Automatický systém napínání až s 50 programy. Po spuštění stroje se síťovina natáhne plně automaticky a pro každý program lze zadat až 10 natahovacích cyklů.

Specifikace:

cenově výhodný první krok k profesionálnímu napínání
pneumatické natahování s nejvyšší přesností a reprodukovatelností
automatické předklonění rámů sít
jednoduché nastavení výšky profilu rámu
DUPLEX svorky nabízející max. retenční sílu. V případě natržení síťoviny zabraňují přídržné popruhy zpětnému odskočení napínacích svorek.
ergonomický design a vysoce kvalitní materiály jako nerezová ocel a hliník

GRÜNIG G-STRETCH 202 PLUS - nákladově efektivní řešení pro napínání velkých sít bez kontaktu s rámem

Pneumatické natahování s nejvyšší přesností a reprodukovatelností, požadovaná napínací síla musí být naprogramována pouze pro první síto dané série. Ergonomický design a špičkové materiály zaručují maximální míru uživatelské přívětivosti a odolnosti. Nekomplikované a uživatelsky příjemné ovládání založené na dvou samostatných ovládacích panelech umožňuje individuální nastavení napínací síly.

Specifikace:

proces napínání probíhá bez kontaktu s rámem
pneumatické stahování síťoviny po natažení
modulární rozšíření možné v krocích po 155 mm a 250 mm
napínací zdvih na svorku je 125 mm (celkem 250 mm na osu)
automatické předklonění rámů sít
jednoduché nastavení výšky profilu rámu
retenční rameno zabraňuje odskočení napínací svorky v případě roztržení síťoviny

GRÜNIG G-STRETCH 208 - zařízení pro přednapínání rámu

G-STRETCH 208 zlepšuje reprodukovatelnost a zároveň zvyšuje kvalitu natažení a zabraňuje nadměrnému natahování sítoviny. Speciálně navržen pro aplikaci na napínacích strojích G-STRETCH 280/281.G-STRETCH 280A/281. Rámy jsou tedy předepnuty buď ještě před vložením do stroje G-STRETCH 208P1/208P2. To nabízí následující výhody ve srovnání s rámy bez přednapínání: vyšší reprodukovatelnost a lepší kvalita napínání bez nadměrného namáhání síťoviny.

Specifikace:

možnost posuvu podél podélné osy a jednoduché nastavení velikosti
umožňuje úhlové napínání
bezpečná a jednoduchá manipulace
snížuje ztráta napětí po nalepení a vystřižení pletiva

GRÜNIG G-STRETCH 210 – flexibilní mechanické napínací zařízení

Tento stroj lze provozovat nezávisle na elektrické energii a stlačeném vzduchu. Nosná deska umožňuje natáhnout vícero rámů současně. Stroj lze plynule nastavovat během několika sekund od největšího až po nejmenší formát rámu síta. Maximální formát je 3000 x 3000 mm. Napínací svěrky DUPLEX jsou vybaveny konkávními kuličkovými ložisky, která jsou uložena na přesných vodicích hřídelích z nerezové oceli. Šířka napínací svorky je 250 mm. Díky tomu budou všechny nepravidelnosti síťoviny automaticky kompenzovány každou z napínacích svorek, což zajišťuje rovnoměrné napnutí po celé ploše síťoviny.

Specifikace:

okamžité nastavení velikosti
optimální manipulace a nejvyšší přesnost
automatické přepínání rámů s funkcí uzamčení
žádný kontakt mezi rámem a síťovinou během procesu napínání

GRÜNIG G-STRETCH 215 – pneumatický napínací stroj

Jednoduchý a uživatelsky přívětivý řídicí modul se třemi samostatnými regulačními okruhy pro osy X, Y a Z umožňuje individuální nastavení napínací síly a rychlosti. Maximální formát rámu je 3000 x 3000 mm. Napínací svorky se ovládají pomocí dvou ručních spínačů, z nichž první je určen pro osu X/Y (napětí síťoviny) a druhý pro osu Z (přítlak na rám). Při napínání síťoviny je rám předepnut stejnou protitahovou silou.

Specifikace:

žádný kontakt mezi rámem a síťovinou během procesu napínání
pneumatické natahování s nejvyšší přesností a reprodukovatelností
šířka napínací svorky je 250 mm
nosná deska umožňuje natáhnout vícero rámů současně
opce: Automatický systém napínání až s 50 programy

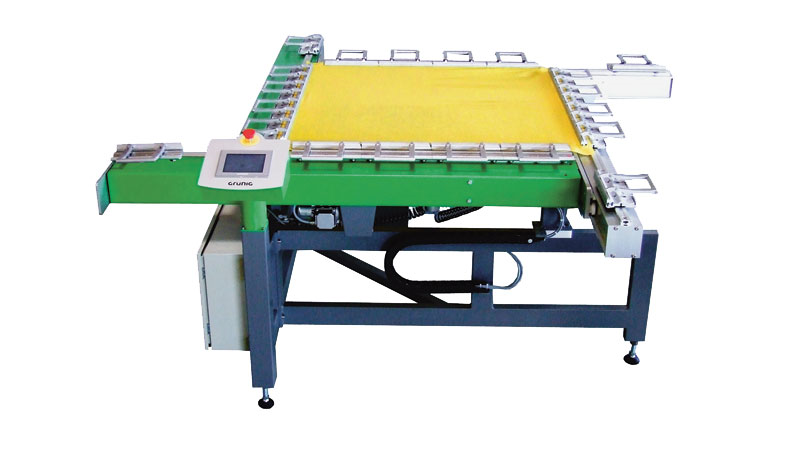

GRÜNIG G-STRETCH 270 – elektromechanický napínací stroj

Automatický napínací mechanismus pracující s měřicím přístrojem G-CHECK 2 ze spodní strany síťoviny. Napínání probíhá bez jakékoli deformace síťoviny, pohyb napínacích nosníků zajišťují elektromotory.

Specifikace:

progresivně nastavitelné velikost
automatické předpínání rámu
žádný kontakt mezi síťovinou a rámem během napínání
opce: Vícenásobná manipulace s malými rámy s opěrným stolem

GRÜNIG G-STRETCH 275 - systém pro napínání a lepení

Automatický napínací mechanismus pracující s měřicím přístrojem G-CHECK 3 ze spodní strany síťoviny. Umožňuje natažení síťoviny přímo z role a její fixaci pomocí nejnovější UV-LED techniky. Nosný stůl s maximální vzdáleností spouštění umožňuje nanesení lepidla a zároveň zabraňuje kontaktu mezi síťovinou a rámem během napínání. Stroj je ideální pro současnou úpravu několika rámů.

Specifikace:

napínání bez jakékoli deformace síťoviny
optimální manipulace a nejvyšší stupeň přesnosti se sníženou spotřebou síťoviny
plynule nastavitelná rychlost napínání
opce: G-STRETCH 275 UV BOND LED: umožňuje automatické nanášení lepidla s následným UV vytvrzením, volně programovatelný obrys lepidla

GRÜNIG G-STRETCH 281 – napínací stroj s maximální rychlostí a flexibilitou, který udržuje výdaje pod kontrolou

Ideální pro napínání velkoformátových sít nebo pro simultánní manipulaci s vícero menšími formáty. Síťovinu lze natáhnout ze tří stran. Napínací svorky na stole jsou pevné. Snadné nastavení požadovaného úhlu napnutí.

Specifikace:

pro maximální napínací plochu 4000 x 10000 mm
vysoký výkon při nižší spotřebě síťoviny, ušetří až 10 % nákladů na síťoviny
dálkové ovládání pro všechny funkce napínání
opce: automatický systém napínání přes dotykový terminál

GRÜNIG G-CHECK - měřič napětí

Umožňuje rychle a přesně měřit požadované napětí síťoviny za účelem dosažení reprodukovatelné kvality. Vhodný pro všechny běžně dostupné typy síťovin (PET, PA, ocel). Funguje bez baterie, resp. bez elektrického napájení. Nastavitelný prakticky během okamžiku.

Specifikace:

bezpečná a jednoduchá kontrola napětí síťoviny
rozsah měření mezi 7 a 50 N/cm
optimální manipulace, velké a snadno čitelné stupnice
jednoduchá kontrola funkčnosti
včetně kalibračního listu

Zařízení Sefar

Pro napínání sítoviny na pevné rámy se používají zařízení umožňující rovnoměrné napnutí síta v celé ploše. Taková zařízení spolehlivě drží tkaninu v pohyblivých čelistech. Pohyb čelistí pak může být mechanický nebo pneumatický.

Pneumatické napínací zařízení je konstruováno jako jednotlivé čelisti, do kterých se upíná sítovina a které jsou spojeny pneumatickým okruhem, kterým je ovládáno jejich zavírání. K tomu je možné doobjednat i stůl. Při napínání sítoviny by čelisti měly být prakticky vedle sebe. Z toho plyne, že napínací zařízení je třeba vybrat podle předpokládaných rozměrů rámů. Je účelné, aby v sadě čelistí byly nejméně 4 kusy kratších typů. Díky tomu se dají lépe pokrýt různé rozměry. Pro napínání rámů velkých formátů se používají dvouokruhová pneumatická napínací zařízení.

Kvalitní napínací zařízení umožňuje produktivní napínání rámů ve vysoké kvalitě a bez ztrát tkaniny.

Základní řada napínacích klapek Sefar

Vlastnosti produktu

Modulární, jedno nebo dvouokruhový pneumatický systém
Progresivní nárůst tlaku čelistí
Zvedací a spouštěcí funkce čelistí
Čelisti s šířkou 150 a 250 mm
Maximální napětí sítoviny 40 N/cm
Jednoduché otevírání a zavírání upínacích klapek
Robustní konstrukce

Výhody pro zákazníka

Rychlá konverze pro různé formáty rámů bez omezení jejich velikostí
Žádné vyklouzávání sítoviny z čelistí
Přesný a k sítovině šetrný proces napínání
Jednoduché a praktické ovládání bez vynaložení větší fyzické síly
Konzistentní aplikace i vysokých hodnot napnutí
Předpětí rámu zaručující rovnoměrné rozložení napnutí
Vhodné pro všechny typy sítovin - PET, PA, kovové, pokovené
Minimální nároky na údržbu

Ekonomická řada napínacích klapek Sefar

Vlastnosti produktu

Modulární, jedno nebo dvouokruhový pneumatický systém
Progresivní nárůst tlaku čelistí
Rychlá úprava pro různé rozměry rámů
Čelisti s šířkou 150 a 250 mm
Zdvih čelistí 75 až 145 mm
Maximální napětí sítoviny 40 N/cm
Jednoduché otevírání a zavírání upínacích klapek
Robustní konstrukce

Výhody pro zákazníka

Ekonomické
Rychlá konverze pro různé formáty rámů
Žádné vyklouzávání sítoviny z čelistí
Jednoduché a praktické ovládání
Konzistentní aplikace i vysokých hodnot napnutí
Předpětí rámu zaručující rovnoměrné rozložení napnutí
Minimální nároky na údržbu

Řídicí jednotka napínacího zařízení

Pro pneumatické napínací systémy existují dvě možnosti rozdělování přívodu vzduchu: Jedno nebo dvouokruhový systém - doplňkové alternativy pro optimální a vyvážené napětí pro všechny druhy sítovin a velikosti rámů. Jednookruhové systémy jsou doporučovány pro rámy, mající délku strany do 150 cm.

U rámů o délce strany přesahující 150 cm jsou doporučovány dvouokruhové systémy.
